電動機保護器原理和接線圖

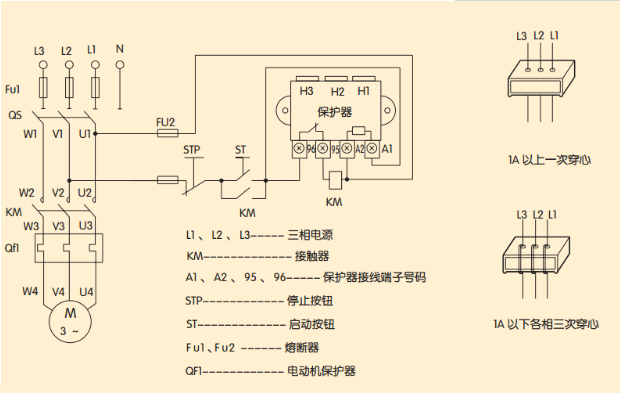

電動機保護器接線圖

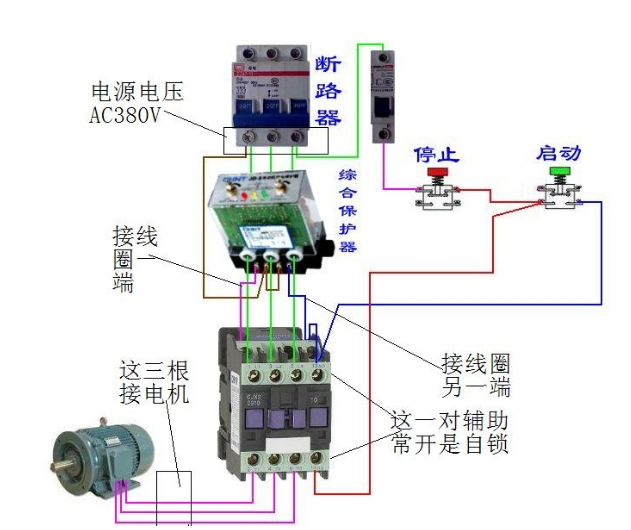

交流接觸器和jd-5電動機綜合保護器的接線方法

說明：
電動機保護器由三相電流互感器、檢測、放大、延時、調整電路和執(zhí)行繼電器組成。

檢測電路檢測到電流互感器感應的電流缺相或大于設定值時，經放大器放大，使繼電器動作。

繼電器觸頭串接于接觸器線圈供電回路中，繼電器動作后使接觸器斷電，起到保護電機作用。

延時電路用于避開電機起動電流，其時長可調。

調整電路用于根據被保護電機工作電流精確設置動作電流。
